A villanymotor megérkezése után az első pillanatok izgalmasak, de egyben kritikusak is lehetnek. Függetlenül attól, hogy egy kisebb háztartási géphez, ipari alkalmazáshoz vagy akár elektromos járműhöz vásároltál motort, a megfelelő ellenőrzés elengedhetetlen a későbbi problémák elkerülése érdekében. Egy alapos vizsgálat nemcsak a pénztárcádat védi meg, hanem biztosítja azt is, hogy a beruházásod hosszú távon megtérüljön.
A villanymotorok összetett eszközök, amelyek számos komponensből állnak, és mindegyik fontos szerepet játszik a megfelelő működésben. A szállítás során, a raktározás alatt vagy akár a gyártási folyamat során előfordulhatnak olyan hibák vagy sérülések, amelyek első ránézésre nem feltűnőek, de később komoly gondokat okozhatnak. Ezért érdemes több szempontból is megközelíteni az ellenőrzést: a külső megjelenéstől kezdve a műszaki paramétereken át egészen a dokumentációig.
Az alábbiakban részletesen végigvesszük azokat a lépéseket és területeket, amelyekre különös figyelmet kell fordítanod egy újonnan vásárolt villanymotor átvételekor. Megtudhatod, mire figyelj a csomagolástól kezdve, hogyan végezz alapos vizsgálatot, milyen méréseket érdemes elvégezni, és hogy mikor kell szakemberhez fordulnod.
Külső vizsgálat és csomagolás ellenőrzése
A villanymotor átvétele mindig a csomagolás vizsgálatával kezdődik. A szállítási doboz vagy tok állapota sokat elárul arról, hogy milyen bánásmódban részesült a termék az utazás során.
Figyeld meg a csomagolóanyag integritását, különösen a sarkokat és éleket, ahol a legnagyobb az ütközés veszélye. Ha látható sérülést, benyomódást vagy nedvességfoltokat találsz, azonnal dokumentáld ezeket fényképekkel, még a kicsomagolás előtt. Ez később fontos lehet a reklamáció során.

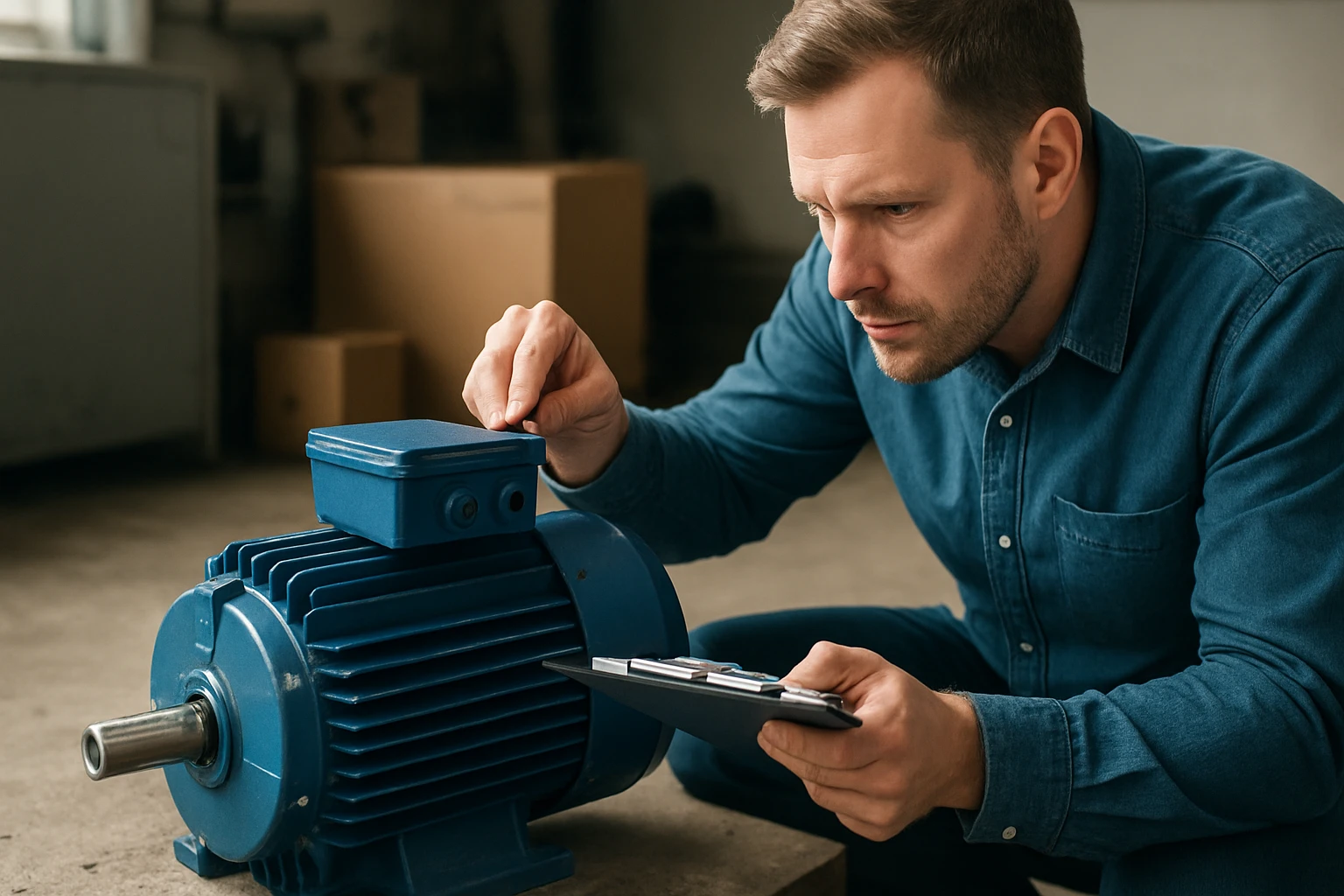

A csomagolás eltávolítása után először a motor külső megjelenését vizsgáld át alaposan. A házban ne legyenek repedések, karcolások vagy deformációk. A festett felületeknek egyenletesnek és sértetlennek kell lenniük. Különös figyelmet fordíts a csapágyházakra és a szellőzőnyílásokra – ezek sérülése komoly működési problémákat okozhat.
"A külső sérülések gyakran csak a jéghegy csúcsát jelentik – ami kívül látszik, belül sokkal nagyobb kárt okozhat."
Mechanikai komponensek átvizsgálása
A tengely vizsgálata kritikus fontosságú a motor későbbi működése szempontjából. Forgasd meg óvatosan kézzel a tengelyt – a mozgásnak simának és egyenletesnek kell lennie, minden ellenállás vagy akadás nélkül.
Ellenőrizd a tengely egyenességét is. Egy meghajlott tengely nemcsak rezgést okoz, hanem a csapágyakat is károsítja. Ha van lehetőséged rá, használj mérőórát a tengely ütésének ellenőrzésére. A megengedett eltérés általában néhány század milliméter, de ez a motor típusától függően változhat.
A csapágyak állapota szintén kulcsfontosságú. Hallgatózz oda a motor forgatása közben – semmilyen kaparás, csikorgás vagy egyéb szokatlan hang nem hallható. A jó minőségű csapágyak szinte hangtalan működést biztosítanak.
Fontos ellenőrzési pontok:
• Tengely radiális és axiális játéka – ne legyen túlzott mozgás
• Ventilátorlapát épségе – minden lapátnak sértetlennek kell lennie
• Csavarok és rögzítések – ellenőrizd a meghúzási nyomatékot
• Kábelátvezetések – ne legyenek sérülések vagy repedések
Elektromos paraméterek mérése és tesztelése
Az elektromos jellemzők ellenőrzése speciális műszereket igényel, de alapvető méréseket házilag is el tudsz végezni. A legfontosabb a szigetelési ellenállás mérése, amely megmutatja, hogy nincs-e rövidzár a tekercsek és a ház között.
Egy jó minőségű multiméter segítségével mérd meg az ellenállást a fázisok között. Az értékeknek közel azonosnak kell lenniük – jelentős eltérés tekercshibára utalhat. Háromfázisú motoroknál mindhárom fázispár ellenállását ellenőrizd.
A földelés folytonosságának ellenőrzése szintén elengedhetetlen biztonsági szempont. A motor házának elektromosan kapcsolódnia kell a földelő csatlakozóhoz. Ez nem csak a biztonság, hanem a megfelelő EMC tulajdonságok miatt is fontos.
| Mérési paraméter | Elfogadható érték | Megjegyzés |
|---|---|---|
| Szigetelési ellenállás | >1 MΩ | 500V DC feszültségen mérve |
| Fázisok közötti ellenállás | ±5% eltérés | Szobahőmérsékleten |
| Földelés folytonossága | <0,5 Ω | Biztonsági követelmény |
Dokumentáció és tartozékok ellenőrzése
A villanymotor mellé számos dokumentumnak kell érkeznie, amelyek nélkül nem csak a garanciát veszíted el, hanem a biztonságos üzemeltetés is kérdésessé válhat. A legfontosabb a gyártói tanúsítvány vagy megfelelőségi nyilatkozat.
Az üzemeltetési útmutató tartalmazza azokat a kritikus információkat, amelyek a motor helyes telepítéséhez és üzemeltetéséhez szükségesek. Ide tartoznak a csatlakozási rajzok, a kenési utasítások, a karbantartási előírások és a hibaelhárítási útmutatók.
Ellenőrizd, hogy minden megrendelt tartozék megérkezett-e. Ez lehet csatlakozódoboz, szellőztető, encoder, fék vagy egyéb opcionális kiegészítők. A hiányzó alkatrészek utólagos beszerzése nemcsak költséges, hanem időigényes is lehet.
"A hiányos dokumentáció gyakran a gyártói hibák vagy hamisítványok jele – soha ne becsüld le ennek fontosságát."
Névleges adatok összevetése
A motorra ragasztott adattáblán szereplő információk összevetése a megrendeléssel alapvető, mégis gyakran elhanyagolt lépés. Ellenőrizd a teljesítményt, a fordulatszámot, a feszültséget és az áramfelvételt.
Különös figyelmet érdemel a védelmi osztály (IP rating) ellenőrzése. Ha a motor nedves vagy poros környezetbe kerül, de nem megfelelő a védelmi szintje, az gyors tönkremenetelhez vezethet. Az IP54 például por ellen védett és fröccsenő víz ellen is ellenálló, míg az IP23 csak csepegő víz ellen nyújt védelmet.
A frekvencia és a pólusszám meghatározza a motor szinkron fordulatszámát. Győződj meg róla, hogy ezek az értékek megfelelnek az alkalmazás követelményeinek. Egy 4 pólusú motor 50 Hz-en körülbelül 1450 fordulat/perc névleges sebességgel fog forogni.
Csatlakozási pontok és kábelek vizsgálata
A villanymotor csatlakozási pontjainak vizsgálata kritikus a biztonságos üzemeltetés szempontjából. A csatlakozódobozban lévő kivezetések nem lehetnek sérültek, és a szigetelésnek minden ponton épnek kell lennie.
Ellenőrizd a kábelek hosszát és keresztmetszetét. A túl vékony vezeték túlmelegedhet, míg a túl rövid kábel telepítési nehézségeket okozhat. A kábel típusának meg kell felelnie a környezeti követelményeknek – például hőálló kell legyen, ha magas hőmérsékletnek van kitéve.
🔌 A csatlakozók minősége és típusa
🔧 Csavaros vagy rugós csatlakozás megléte
⚡ Megfelelő érintésvédelem biztosítása
🛡️ Kábelmentesítő elemek megléte
🌡️ Hőmérsékletállóság megfelelősége
A földelő csatlakozás különös figyelmet érdemel. Ennek mindig külön, jól azonosítható csatlakozón kell lennie, és nem szabad összekeverni a nullavezetővel.
"A helytelen csatlakozás a legtöbb motormeghibásodás oka – egy percnyi extra figyelem éveket spórolhat meg."
Kenési rendszer és hűtés ellenőrzése
A villanymotor kenési rendszerének ellenőrzése különösen fontos a nagyobb teljesítményű gépek esetében. Ellenőrizd, hogy a kenőanyag-felvevő helyek tiszták és sértetlenek-e.
Ha a motor kenőnippelekkel van ellátva, győződj meg róla, hogy ezek szabadon járhatók és nem dugultak el. A kenőanyag típusának és mennyiségének meg kell egyeznie a gyártói előírásokkal. Rossz kenőanyag használata a csapágyak korai tönkremenetelét okozhatja.
A hűtőbordák és szellőzőnyílások tisztaságának ellenőrzése szintén fontos. A por, forgács vagy egyéb szennyeződések akadályozzák a hőleadást, ami túlmelegedéshez vezethet. A ventilátorlapátok épségét és rögzítését is vizsgáld meg.
| Kenési pont | Ellenőrzési szempont | Gyakoriság |
|---|---|---|
| Csapágyak | Kenőanyag minőség és mennyiség | Telepítés előtt |
| Kenőnippelek | Járhatóság és tisztaság | Minden kenés előtt |
| Hűtőbordák | Tisztaság és sértetlenség | Rendszeresen |
Rezgés és zajszint előzetes felmérése
Még a motor üzembe helyezése előtt érdemes alapvető rezgésmérést végezni. Egy egyszerű rezgésmérő vagy akár egy okostelefon alkalmas alkalmazás is segíthet az alapállapot rögzítésében.
A mérést a motor több pontján végezd el: a hajtott és nem hajtott oldali csapágyháznál, valamint a motor közepén. Az értékeket jegyezd fel, mert ezek később referenciaként szolgálhatnak a karbantartás során.
A zajszint mérése szintén hasznos lehet, különösen ha a motor lakott területen vagy zajérzékeny környezetben fog működni. A legtöbb modern villanymotor 60-70 dB alatti zajszinttel rendelkezik, de ez a terhelés és a fordulatszám függvényében változhat.
"Az alapállapot rögzítése a legjobb befektetés a jövőbeli karbantartás tervezéséhez."
Garanciális feltételek és reklamációs lehetőségek
A villanymotor vásárlását követően alaposan tanulmányozd át a garanciális feltételeket. A legtöbb gyártó 1-2 év garanciát biztosít, de ez függ a motor típusától és az alkalmazási területtől.
Fontos tudni, hogy melyek azok a körülmények, amelyek a garancia elvesztéséhez vezethetnek. Ide tartozik a helytelen telepítés, a túlterhelés, a nem megfelelő környezeti körülmények vagy a nem engedélyezett módosítások.
A reklamáció esetén szükséges dokumentumokat tartsd biztonságos helyen. Ez magában foglalja a számlát, a garanciajegyet, a szállítólevelet és minden egyéb kapcsolódó papírt. Fényképes dokumentáció készítése a motor állapotáról szintén hasznos lehet.
Garanciát veszélyeztető tényezők:
• Helytelen tárolási körülmények
• Nem szakszerű telepítés vagy üzembe helyezés
• Túlterhelés vagy nem megfelelő üzemeltetés
Szakértői vizsgálat szükségessége
Bizonyos esetekben érdemes szakértőt bevonni a villanymotor átvételi vizsgálatába. Ez különösen igaz nagyobb teljesítményű, drága vagy kritikus alkalmazású motorok esetében.
A szakértői vizsgálat magában foglalja a részletes elektromos méréseket, a mechanikai toleranciák ellenőrzését és a motor teljes körű funkcióvizsgálatát. Ez ugyan költséggel jár, de egy komolyabb hiba korai felismerése jelentős megtakarítást eredményezhet.
Ha bármilyen kétség merül fel a motor állapotával kapcsolatban, ne habozz szakemberhez fordulni. A villanymotor javítás költsége sokszor meghaladja egy új motor árát, ezért a megelőzés kulcsfontosságú.
"A szakértői vizsgálat költsége eltörpül a későbbi javítási költségek mellett."
Telepítés előtti előkészületek
A motor megfelelő tárolása a telepítésig szintén fontos szempont. Tartsd száraz, por- és rezgésmentes helyen, lehetőleg az eredeti csomagolásában. A hosszabb tárolás esetén rendszeresen forgasd meg a tengelyt a csapágyak kenésének fenntartása érdekében.
A telepítési hely előkészítése már a motor megérkezése előtt elkezdődhet. Győződj meg róla, hogy a alapzat megfelelően van méretezve és szintezve. A rossz alapozás rezgéseket és korai kopást okozhat.
A környezeti feltételek ellenőrzése szintén elengedhetetlen. A hőmérséklet, páratartalom és levegő tisztasága mind hatással van a motor élettartamára. Ha szükséges, készítsd elő a megfelelő védelmi intézkedéseket.
Milyen gyakran kell ellenőrizni a villanymotor állapotát üzemeltetés közben?
Az üzemeltetés során havonta érdemes alapvizsgálatot végezni, amely magában foglalja a rezgés, hőmérséklet és zajszint ellenőrzését. Évente részletesebb vizsgálat javasolt szakember bevonásával.
Mit tegyek, ha hibát találok a motor átvételekor?
Azonnal dokumentáld a hibát fényképekkel, értesítsd a szállítót és ne helyezd üzembe a motort. A legtöbb esetben csere vagy javítás kérhető a garanciális feltételek szerint.
Szükséges-e speciális műszer a villanymotor ellenőrzéséhez?
Alapvető ellenőrzéshez elegendő egy multiméter és egy szigetelési ellenállásmérő. Részletesebb vizsgálathoz rezgésmérő és termokamera is hasznos lehet.
Mennyi idő alatt kell reklamálni egy hibás motort?
A legtöbb esetben 8-15 napon belül kell jelezni a rejtett hibákat. A látható sérüléseket azonnal, az átvételkor kell dokumentálni és jelenteni.
Befolyásolja-e a garanciát, ha magam végzem az ellenőrzést?
A nem invazív vizsgálatok (külső szemrevételezés, alapvető mérések) általában nem befolyásolják a garanciát. A motor szétszerelése azonban gyakran a garancia elvesztéséhez vezet.
Mire figyeljem különösen az adattábla ellenőrzésekor?
Legfontosabbak a teljesítmény, feszültség, áramfelvétel, fordulatszám és védelmi osztály adatok. Ezeknek pontosan meg kell egyezniük a megrendelt specifikációkkal.
